Hướng dẫn toàn diện: Đui đèn có song song so với không có-Đế đỡ đèn có song song
Bởi Kevin Rao Ngày 18 tháng 11 năm 2025
|
Người giữ đèn (Bia mộ) là gì? Giá đỡ đèn shunt Giá đỡ đèn không có mạch rẽ Bảng so sánh: Shunted và Non{1}}Shunted Khi nào nên chọn Shunted và Non{1}}Shunted Bản tóm tắt |
Thị trường chiếu sáng có nhiều loại giá đỡ đèn khác nhau (thường được gọi là "bia mộ") và quyết định cơ bản mà người mua phải đối mặt là nên sử dụng phiên bản có shunt hay không. Việc chọn đúng loại đèn tuyến tính là rất quan trọng để ngăn ngừa các mối nguy hiểm về điện, đảm bảo an toàn hệ thống và duy trì chứng nhận sản phẩm. Sử dụng sai loại có thể dẫn đến đoản mạch, hư hỏng linh kiện, danh sách UL bị vô hiệu, giảm tuổi thọ của đèn hoặc thậm chí là nguy cơ hỏa hoạn.
Hướng dẫn này trình bày chi tiết về sự khác biệt giữa đui đèn có mắc song song và không{0}}có mắc song song, đồng thời cung cấp hướng dẫn rõ ràng về các ứng dụng thích hợp của chúng.
Người giữ đèn (Bia mộ) là gì?

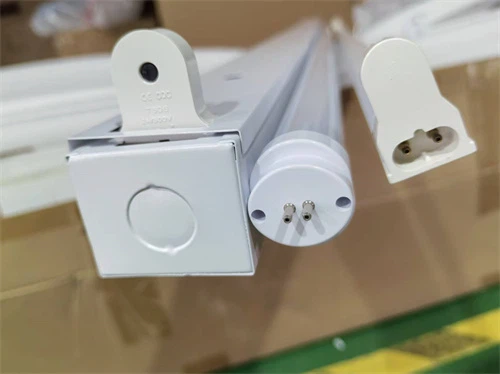

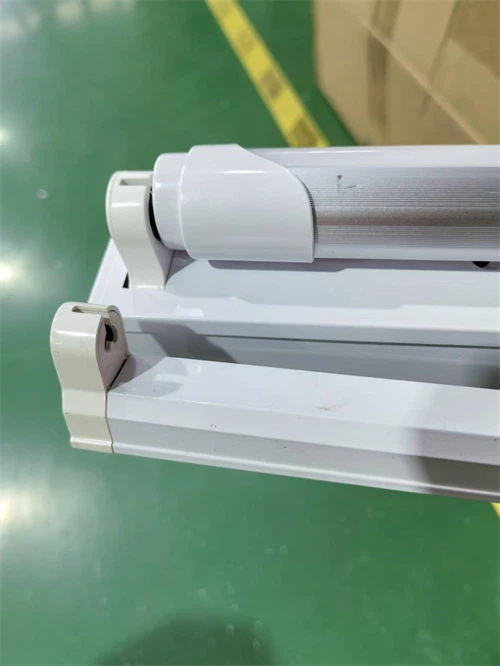

Giá đỡ đèn là giao diện vật lý và điện giúp bảo vệ đèn ống tuyến tính (như đèn huỳnh quang hoặc đèn LED) và kết nối nó với nguồn điện. Nó đảm bảo truyền tải điện an toàn và đáng tin cậy đến đèn.
Sự khác biệt chính: Shunted so với Non{1}}Shunted
Sự khác biệt cốt lõi nằm ở cấu hình điện bên trong của chúng, quyết định dòng điện chạy đến chân đèn như thế nào.
Giá đỡ đèn shunt
Cấu trúc bên trong:Đui đèn nối song song có một-cầu dẫn điện tích hợp (shunt) kết nối bên trong hai điểm tiếp xúc kim loại. Điều này tạo ra một con đường điện duy nhất.
Dòng chảy hiện tại:Nguồn được cung cấp cho một bên của giá đỡ. Shunt bên trong cho phép dòng điện đi qua cả hai tiếp điểm cùng một lúc, cung cấp một mạch điện hoàn chỉnh cho các chân của đèn ở đầu đơn đó. Đây là lý do tại sao một số đèn LED, chẳng hạn, có thể phát sáng khi nguồn điện chỉ được kết nối với một đầu của thiết bị cố định, trong khi đầu kia chỉ hoạt động như một giá đỡ vật lý.
Tính năng chính:Hệ thống dây điện của chúng đơn giản hơn vì kết nối bên trong loại bỏ nhu cầu sử dụng dây riêng cho từng tiếp điểm trên cùng một đầu.
Giá đỡ đèn không có mạch rẽ
Cấu trúc bên trong:Đui đèn không nối song song có hai điểm tiếp xúc cách điện hoàn toàn riêng biệt. Không có cầu nội bộ.
Dòng chảy hiện tại:Nguồn điện phải được phân phối độc lập đến từng điểm tiếp xúc thông qua các dây riêng biệt. Dòng điện thường đi qua một chốt ở một đầu của ống, đi qua mạch bên trong của đèn và thoát ra qua một chốt ở đầu đối diện, tạo thành một vòng lặp liên tục.
Tính năng chính:Chúng cung cấp các đường dẫn điện độc lập, mang lại sự linh hoạt cao hơn cho các cấu hình nối dây cụ thể, chẳng hạn như các mạch nối tiếp hoặc hệ thống có bộ điều chỉnh độ sáng.

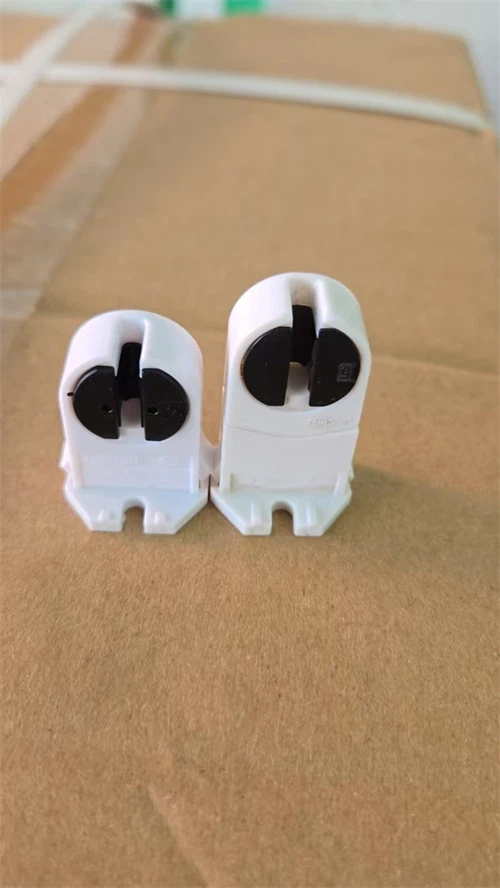

Nhận dạng và kiểm tra trực quan
Mặc dù đôi khi có thể nhìn thấy sự khác biệt về mặt vật lý nhưng phương pháp đáng tin cậy nhất để xác nhận loại là sử dụng đồng hồ vạn năng được đặt ở chế độ liên tục. Nếu đồng hồ phát ra tiếng bíp khi chạm vào hai điểm tiếp xúc thì giá đỡ đã bị tắt. Không có tiếng bíp cho biết giá đỡ không{2}}được rẽ nhánh.
Bảng so sánh: Shunted và Non{1}}Shunted
| Tính năng/Khía cạnh | chuyển hướng | Không-bị chuyển hướng |
|---|---|---|
| Hệ thống dây điện nội bộ | Thiết bị đầu cuối được kết nối nội bộ | Thiết bị đầu cuối được cách điện |
| Dòng chảy hiện tại | Con đường thống nhất, thống nhất | Những lối đi riêng biệt, độc lập |
| Trường hợp sử dụng chính | Chấn lưu huỳnh quang-khởi động tức thì; Ống LED loại A | Mạch nối tiếp; Chấn lưu-ống đèn LED (Loại B) |
| Khả năng tương thích đèn LED | Chỉ hoạt động với đèn LED Loại A (cắm{0}}và-chạy) | Bắt buộc đối với đèn LED loại B (dây{0}}trực tiếp) |
| Phụ thuộc dằn | Cần có chấn lưu để hoạt động | Không cần chấn lưu (trong thiết lập-bỏ qua chấn lưu) |
| Độ phức tạp của dây | Đơn giản hơn | Phức tạp hơn, đòi hỏi phải nối dây cẩn thận |
| Ứng dụng phổ biến | Đèn huỳnh quang thương mại cũ hơn | Trang bị thêm đèn LED hiện đại và cài đặt cập nhật |
Khi nào nên chọn Shunted và Non{1}}Shunted
Sự lựa chọn chủ yếu phụ thuộc vào chấn lưu và loại đèn được sử dụng.
Chọn Đui đèn SHUNTED khi:
Bạn đang sử dụngđèn huỳnh quang có chấn lưu-khởi động tức thì.
Bạn đang cài đặtĐèn LED loại A (Cắm{0}}và-Chạy), được thiết kế để hoạt động với chấn lưu huỳnh quang hiện có. Giá đỡ nối song song cung cấp đường dẫn điện chính xác cho các hệ thống-phụ thuộc vào chấn lưu này.
Chọn Giá đỡ đèn KHÔNG-CHUYỂN khi:
Bạn đang thực hiện mộtTrang bị thêm đèn LED với đèn LED Loại B (Ballast Bypass). Những ống này yêu cầu điện áp đường dây trực tiếp đến mỗi đầu của ống, điều này chỉ có thể thực hiện được với các tiếp điểm cách ly.
Thiết bị cố định sử dụng mộtChấn lưu-khởi động nhanh hoặc-được lập trình(phổ biến trong các hệ thống huỳnh quang cũ).
Cấu hình hệ thống dây điện là mộtmạch nối tiếp.
Ứng dụng này bao gồmhệ thống chiếu sáng có thể điều chỉnh độ sángyêu cầu điều khiển dòng điện riêng biệt.
Bản tóm tắt
Tóm lại, quyết định rất đơn giản:
Bị tắt:Dùng chodằn-phụ thuộchệ thống (đèn huỳnh quang-khởi động ngay lập tức và đèn LED loại A).
Không-bị chuyển hướng:Dùng chochấn lưu-đường tránhhoặc hệ thống dây dẫn-trực tiếp (đèn LED loại B) và các ứng dụng khác yêu cầu đường dẫn điện độc lập.
Nếu bạn không chắc chắn, hãy luôn tham khảo thông số kỹ thuật của nhà sản xuất đèn hoặc tìm lời khuyên từ chuyên gia chiếu sáng có trình độ để đảm bảo lắp đặt an toàn và tuân thủ.
