Hướng dẫn thực hành về dây dẫn và nguồn điện dải đèn LED
Mặc dù hệ thống dây điện và nguồn điện có thể không phải là khía cạnh hấp dẫn nhất của đèn LED dải, nhưng chúng tạo thành nền tảng quan trọng cho bất kỳ quá trình lắp đặt thành công nào. Thiết lập điện phù hợp không chỉ đảm bảo hiệu suất tối ưu mà còn đảm bảo độ tin cậy và an toàn{1}}lâu dài.
Hướng dẫn này trình bày các yếu tố cần thiết về nguồn và dây dẫn của dải đèn LED một cách rõ ràng, dễ thực hiện.
Tìm hiểu về nguồn điện LED
Vai trò của nguồn điện
Dải đèn LED hoạt động trên dòng điện một chiều có điện áp thấp (DC) - thường là 12V hoặc 24V - trong khi các ổ cắm gia dụng cung cấp dòng điện xoay chiều có điện áp cao (AC). Bộ nguồn (còn gọi là bộ điều khiển đèn LED hoặc máy biến áp) thu hẹp khoảng cách này bằng cách chuyển đổi điện áp xoay chiều 230V thành điện áp DC ổn định để đèn LED của bạn có thể sử dụng một cách an toàn.
Cố gắng kết nối trực tiếp dải đèn LED với nguồn điện lưới sẽ ngay lập tức phá hủy chúng. Bộ nguồn hoạt động như một trung gian bảo vệ, đảm bảo đèn LED của bạn nhận được nguồn điện sạch và ổn định.
Chọn điện áp chính xác
Luôn khớp điện áp nguồn điện với yêu cầu của dải đèn LED. Sử dụng nguồn điện 12V với dải 24V sẽ dẫn đến hiệu suất kém, trong khi việc kết nối nguồn 24V với dải 12V sẽ làm hỏng đèn LED vĩnh viễn.
Tính công suất cung cấp điện
Để xác định kích thước nguồn điện thích hợp:
Tính tổng công suất: Công suất dải trên mét × tổng chiều dài
Thêm giới hạn an toàn 20%: Tổng công suất × 1,2
Chọn bộ nguồn có công suất bằng hoặc lớn hơn
Ví dụ:
5 mét dải 9,6W/m=48W
Với bộ đệm 20%: 48W × 1.2=57.6W
Khuyến nghị: Nguồn điện 60W
Mẹo chuyên nghiệp:Không bao giờ làm tròn xuống khi chọn công suất nguồn điện. Hoạt động ở mức 80% công suất tối đa hoặc ít hơn sẽ giúp kéo dài tuổi thọ linh kiện và cải thiện độ an toàn.
Cân nhắc hiệu quả
Bộ cấp nguồn hiệu suất cao-(hiệu suất 85-95%) chuyển đổi nhiều điện hơn thành ánh sáng có thể sử dụng được trong khi tạo ra ít nhiệt hơn. Điều này làm giảm chi phí vận hành và cải thiện tuổi thọ của hệ thống.
Nguyên tắc cơ bản về nối dây
Lựa chọn máy đo dây
Độ dày dây (được đo bằng AWG - Máy đo dây của Mỹ) ảnh hưởng trực tiếp đến hiệu suất. Dây mỏng hơn có điện trở cao hơn, gây sụt áp trên khoảng cách.
Hướng dẫn chung:
Chạy ngắn (dưới 3m): 18-20 AWG
Chạy trung bình (3-8m): 16-18 AWG
Chạy dài (trên 8m): 14-16 AWG
Hãy nhớ: Số AWG thấp hơn cho thấy dây dày hơn có điện trở thấp hơn.
Cấu hình nối dây

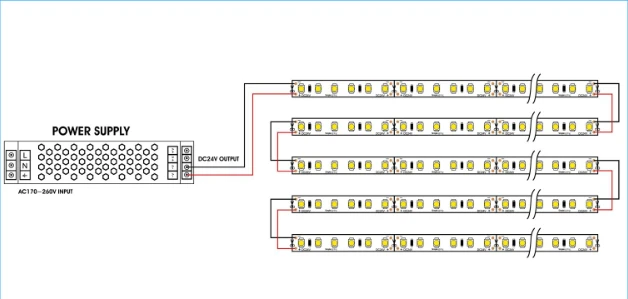

Dây nối tiếp
Kết nối các dải từ đầu đến cuối-với-trong một chuỗi duy nhất
Thích hợp cho các hoạt động chạy ngắn (dưới 3m đối với 12V, 5m đối với 24V)
Giảm điện áp trở nên đáng kể trong thời gian dài hơn
Một điểm lỗi có thể ảnh hưởng đến toàn bộ chuỗi

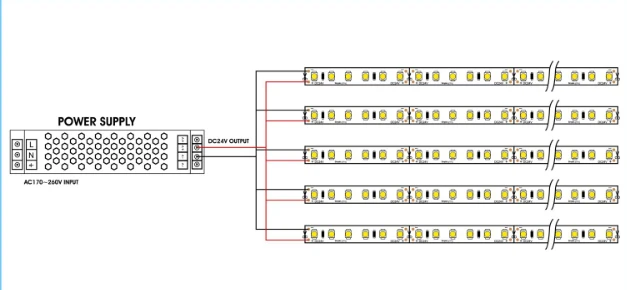

Đấu dây song song
Kết nối trực tiếp từng dải với nguồn điện
Duy trì độ sáng nhất quán trên tất cả các phần
Ngăn chặn các lỗi đơn lẻ ảnh hưởng đến các dải khác
Yêu cầu nhiều dây hơn nhưng mang lại hiệu suất vượt trội
Kết nối nhiều dải
Độ dài chạy tối đa được đề xuất:
Dải 12V: 3-5 mét
Dải 24V: 5-10 mét
Để cài đặt lâu hơn:
Sử dụng hệ thống dây điện song song từ nguồn điện
Sử dụng bộ khuếch đại tín hiệu cho hệ thống RGB/RGBW
Cấp nguồn từ cả hai đầu để giảm thiểu sụt áp
Quản lý sụt áp
Sự sụt giảm điện áp biểu hiện bằng sự mờ dần dọc theo dải đèn LED, đặc biệt đáng chú ý khi chạy lâu hơn. Điều này xảy ra do điện trở tự nhiên trong dây và dải mạch điện.
Chiến lược phòng ngừa:
Chọn hệ thống 24V để chạy lâu hơn
Đặt các bộ cấp nguồn gần các điểm lắp đặt
Sử dụng thước dây thích hợp
Thực hiện cấu hình nối dây song song
Nguồn điện chạy đơn dài từ cả hai đầu
Cân nhắc về an toàn
Mặc dù hoạt động ở điện áp thấp, các biện pháp an toàn thích hợp vẫn rất cần thiết:
Bảo vệ mạch
Lắp đặt cầu chì hoặc cầu dao được đánh giá cao hơn một chút so với mức tiêu thụ hiện tại của hệ thống của bạn
Ví dụ: Cầu chì 3A cho hệ thống 2,5A
Quản lý tải
Duy trì bộ đệm nguồn 20%
Tránh nối chuỗi nhiều dải vào một nguồn điện duy nhất
Bảo mật kết nối
Sử dụng các đầu nối cách điện hoặc kỹ thuật hàn thích hợp
Bảo vệ tất cả các kết nối khỏi rung động hoặc chuyển động
Bảo vệ môi trường
Sử dụng các thành phần được xếp hạng IP ở những vị trí ẩm ướt
Giữ dây điện cách xa nguồn nhiệt
Bịt kín các kết nối ngoài trời chống ẩm
Tuân thủ quy định
Tất cả các công việc về điện áp lưới phải tuân thủ các quy định về điện của địa phương
Tham khảo ý kiến của thợ điện có trình độ để kết nối nguồn điện
Các lỗi cài đặt phổ biến
Điện áp không phù hợp
Luôn kiểm tra khả năng tương thích của dải và nguồn điện
Bộ nguồn cỡ nhỏ
Tính toán tổng tải bao gồm cả giới hạn an toàn
Kết nối không đúng cách
Đảm bảo các kết nối cơ và điện chắc chắn
Duy trì đúng cực (+ đến +, - đến -)
Độ dài chuỗi quá mức
Sử dụng hệ thống dây điện song song để chạy vượt quá khuyến nghị của nhà sản xuất
Kích thước dây không phù hợp
Chọn thước đo thích hợp cho chiều dài chạy và tải hiện tại
Bài học chính
Kết hợp điện áp nguồn chính xác với yêu cầu của dải đèn LED
Tính tổng công suất và thêm 20% biên độ an toàn
Chọn thước dây thích hợp cho việc lắp đặt của bạn
Thích nối dây song song cho nhiều dải hoặc chạy dài
Thực hiện hợp nhất cầu chì và bảo vệ mạch
Sử dụng các thành phần được xếp hạng IP ở những khu vực dễ bị ẩm-
Tham khảo ý kiến của các chuyên gia về công việc điện lưới
Bằng cách làm theo những nguyên tắc này, bạn có thể tạo các hệ thống chiếu sáng LED mang lại hiệu suất ổn định, tuổi thọ lâu dài và kết quả có chất lượng-chuyên nghiệp.
Lưu ý: Thông tin này cung cấp hướng dẫn chung cho việc lắp đặt-điện áp DC thấp. Luôn tham khảo thông số kỹ thuật của nhà sản xuất đối với các bộ phận cụ thể và mã điện tại địa phương để biết các yêu cầu tuân thủ.
