Giới hạn tải mạch choỐng LED T8 có thể liên kết: An toàn, Hiệu suất và Khả năng mở rộng
Đèn LED T8 có thể liên kết tích hợp hứa hẹn việc lắp đặt đơn giản hóa bằng cách cho phép-kết nối nhiều thiết bị cố định theo chuỗi. Tuy nhiên, việc vượt quá công suất tải điện sẽ gây ra lỗi hệ thống, nguy hiểm về an toàn và vi phạm tuân thủ. Dưới đây là bảng phân tích kỹ thuật về các hạn chế và giải pháp quan trọng:
1. Các yếu tố hạn chế cốt lõi
a) Công suất đầu ra của trình điều khiển
Hỗ trợ hầu hết các trình điều khiển tích hợpNhỏ hơn hoặc bằngTổng tải liên kết 150W (ví dụ: đèn 6×24W).
Điểm yếu quan trọng: Non-isolated drivers in budget tubes overheat at >Tải 80% (Lớn hơn hoặc bằng 120W).
b) Đầu nối/Máy đo dây bên trong
Dây 18-22 AWG trong đầu nối nóng chảy ở>dòng điện 10A(Giới hạn NEC Loại 2).
Ví dụ: ống 10×24W @120V=2A; @277V=0.87A –điện áp xác định chiều dài chuỗi an toàn.
c) Sụt áp
Quy tắc giảm 3%: Tối đa 5 ống liên kết @120V (mạch 40m) so với. 15 @277V.
Triệu chứng: Nhấp nháy ở các thiết bị đầu cuối, quang thông đầu ra giảm.
2. Tuyên bố về thế giới-thực và tiếp thị
| Yêu cầu của nhà sản xuất | Giới hạn an toàn thực tế | Rủi ro thất bại |
|---|---|---|
| "Liên kết lên tới 10 ống" | Tối đa 6 ống (144W) | Lái xe kiệt sức ở 85 độ + |
| "Đa năng 120-277V" | 120V: tối đa 5 ống | Nhấp nháy ngoài cáp 3m |
| "Không có giới hạn hiện tại" | Đầu nối nóng chảy ở 8A+ | Biến dạng dẻo |
Lưu ý: 90% ống "có thể liên kết" thiếu mạch bảo vệ quá tải.
3. Tiêu chuẩn an toàn quan trọng
NEC 725.144:Mạch loại 2 giới hạn ở100W(120V) hoặc200W (277V).
UL 1993:Yêu cầu ngắt nhiệt nếu nhiệt độ bên trong vượt quá 90 độ.
Ví dụ vi phạm:Việc nối các ống 8×24W (192W) trên điện áp 120V sẽ không được chứng nhận UL.
4. Suy giảm hiệu suất
Mất Lumen:Giảm 8% cho mỗi thiết bị vượt quá 5 bóng đèn do sụt áp tích lũy.
Rủi ro nhấp nháy: Poor-quality drivers exhibit >Nhấp nháy 30% ở đầu chuỗi (không tuân thủ IEEE 1789).
Tăng EMI: Linked systems without surge protection fail at >2kV (so với. 6kV độc lập).
5. Giải pháp cho việc cài đặt-quy mô lớn

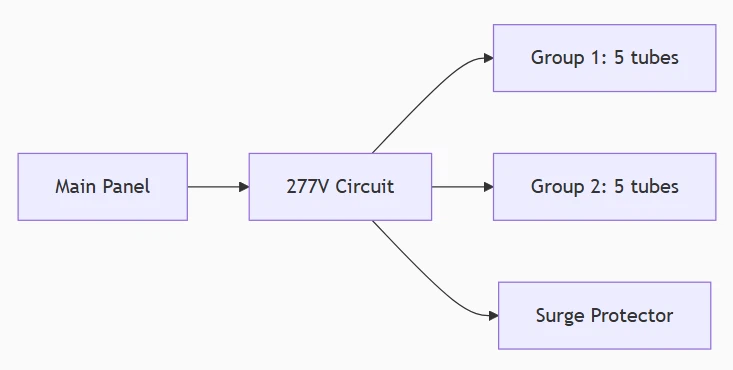

a) Phân phối điện theo vùng
Chia chuỗi thành các nhóm 4-5 ống được cấp liệu bằng các mạch riêng biệt.
Trị giá:+15% nhân công nối dây, +20% vật liệu.
b) Hệ thống điều khiển tập trung
Sử dụng trình điều khiển bên ngoài có công suất-cao (ví dụ: 300W Mean Well HLG) với đầu ra DC cho các ống "câm".
Lợi ích:Bật 12+ ống với hiệu suất hệ thống là 95%.
c) Dây lai
6. Tiêu chí lựa chọn chính
Xác minh thông số trình điều khiển:
Tìm phạm vi "100-305V" (không chỉ 120/277V)
Yêu cầu bảo vệ quá tải/đoản mạch- (ví dụ: bảo vệ IC)
Đánh giá kết nối:
Tối thiểu 16 dây nội bộ AWG
Nhựa chống cháy được xếp hạng V0-
Dấu chứng nhận:
UL 1993 + FCC Phần 15B cho EMI
Phần kết luận
Giới hạn có thể liên kết thực sự của đèn LED T8 thường nằm trong khoảng từ4 ống (120V) đến 8 ống (277V)– thấp hơn nhiều so với tuyên bố tiếp thị. Vượt quá các ngưỡng này có nguy cơ vi phạm mã, hỏng hóc sớm và nguy cơ hỏa hoạn. Để lắp đặt trên 100W, bắt buộc phải có trình điều khiển tập trung hoặc mạch phân vùng. Luôn ưu tiên các sản phẩm được-bên thứ ba chứng nhận và tham khảo ý kiến của thợ điện có trình độ để triển khai thương mại. Hãy nhớ: "Có thể liên kết" không có nghĩa là "không giới hạn".
