Giải thích và phân tích góc chùm ánh sáng
1 Góc chùm (góc chùm) là gì?

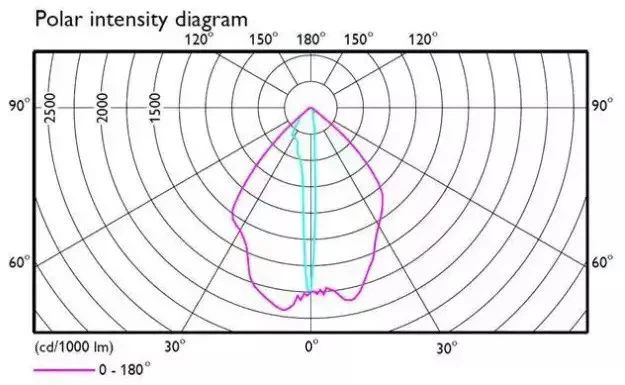

Theo định nghĩa của JGJ/T 119-2008, góc chùm tia là góc giữa hai đường kính vector của đường cong cường độ phát sáng được thể hiện trong tọa độ cực trên một mặt phẳng nhất định. Giá trị cường độ phát sáng của đường kính vector này thường bằng 10% hoặc 50% cường độ phát sáng tối đa. Như trong hình, khi cường độ ánh sáng cao điểm là 50%, góc bao gồm là 2x34 °.
Góc chùm thường dành cho đèn, nhưng nó cũng có thể được sử dụng cho các nguồn ánh sáng phản chiếu, nhưng không rõ trong trường hợp nào sẽ sử dụng 10% và trường hợp nào sử dụng 50%.

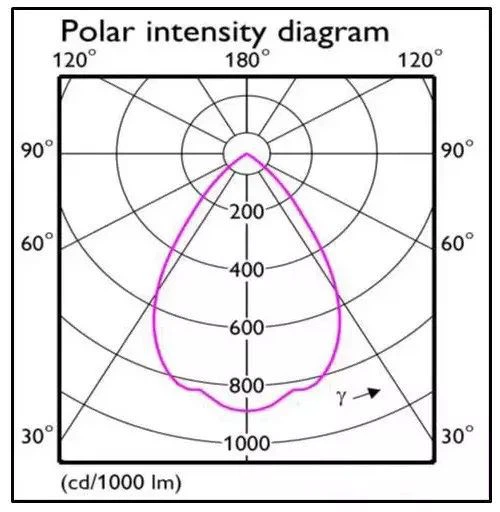

Trong các ứng dụng thực tế, CIE (Ủy ban Quốc tế về Chiếu sáng) khuyến nghị rằng góc chùm tia là 50% cường độ ánh sáng tối đa; IES (Hiệp hội Kỹ thuật Chiếu sáng Bắc Mỹ) khuyến cáo rằng góc chùm tia là 10% cường độ ánh sáng tối đa. Ví dụ, đối với đèn chiếu sáng không đối xứng hoàn toàn, trong mặt cắt ngang của C = 0 ° (và) ở γ = 0 °, góc của chùm tia với cường độ ánh sáng 10% cường độ đỉnh có thể khác nhau, nghĩa là góc của đèn chiếu sáng theo hướng ngang và dọc Góc chùm có thể khác nhau.
Góc chùm của đèn phản ánh kích thước của điểm và độ sáng trên bức tường được chiếu sáng. Nếu cùng một nguồn sáng được sử dụng trong các phản xạ với các góc khác nhau, góc chùm tia càng lớn, cường độ ánh sáng trung tâm càng nhỏ và điểm càng lớn. Nguyên tắc này cũng tương tự khi áp dụng cho ánh sáng gián tiếp. Góc chùm tia càng nhỏ, cường độ ánh sáng xung quanh càng nhỏ và hiệu ứng tán xạ càng tồi tệ. Ngoài ra, góc chùm của đèn cũng bị ảnh hưởng bởi vị trí tương đối của nguồn sáng và đèn.
Ngoài ra, khi góc chứa theo hướng mà cường độ phát sáng bằng 1/2 cường độ ánh sáng cao nhất được định nghĩa là góc chùm tia, nói chung, góc chùm tia hẹp dưới 20 °; góc chùm tia của một chùm tia trung bình là 20 ° đến 40 °, và góc chùm rộng. Góc chùm tia của chùm tia sẽ lớn hơn 40 °.
2 Ứng dụng góc chùm
Trong các ứng dụng thực tế, các góc chùm khác nhau có các ứng dụng khác nhau. Ví dụ, một chùm tia hẹp dễ tạo ra hệ số chiếu sáng quan trọng cao, và độ tương phản ánh sáng và tối mạnh mẽ của nó mang lại cho mọi người tác động thị giác mạnh mẽ, có thể bắt mắt mọi người trong lần đầu tiên, nhưng độ tương phản quá cao sẽ khiến người quan sát không thể nhìn rõ. Các chi tiết của vật thể được chiếu sáng, và điểm sáng quá nhỏ, cũng sẽ khiến đối tượng được chiếu sáng không được chiếu sáng đầy đủ. Đối với đèn K1, K2, K3, K4 trong hình dưới đây, góc chùm khác nhau và hiệu ứng chiếu sáng trên màn hình cũng khác biệt đáng kể. Tất nhiên, chúng ta cũng cần xem xét các yếu tố như khoảng cách, hướng và độ sáng môi trường xung quanh của đèn trong sử dụng thực tế.

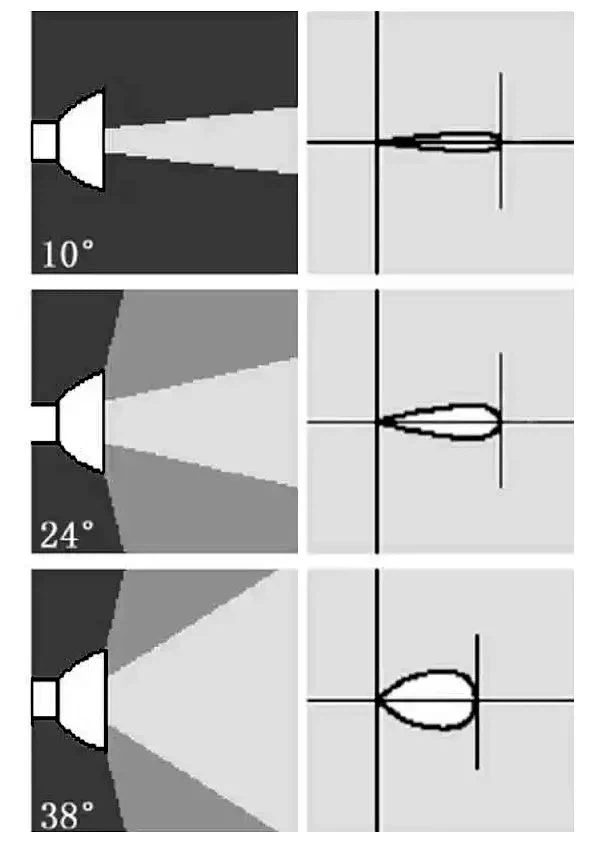

Các góc chùm phổ biến là 10 °, 24 °, và 38 °. Chúng ta hãy xem sơ đồ sơ đồ của các đường cong phân bố ánh sáng của ba góc chùm tia:
Chúng ta có thể thấy rằng cốc đèn góc 10 ° có phạm vi chiếu sáng nhỏ, trong khi cường độ ánh sáng trung tâm là lớn nhất, có thể tạo thành độ tương phản mạnh mẽ trên bề mặt được chiếu sáng; cốc đèn góc 38 ° có phạm vi chiếu sáng lớn, nhưng cường độ ánh sáng trung tâm là nhỏ nhất, nằm trên bề mặt được chiếu sáng. Điểm kết quả mềm hơn; hiệu ứng góc 24 ° là từ 10 ° đến 38 °.
Điều đó có nghĩa là, đối với cốc đèn có cùng công suất, góc chùm tia càng lớn, cường độ ánh sáng trung tâm càng nhỏ và điểm sáng càng mềm. Ngược lại, góc chùm tia càng nhỏ, cường độ ánh sáng trung tâm càng lớn và điểm sáng sẽ càng cứng.
Trong các ứng dụng thực tế, các góc chùm khác nhau có công dụng riêng. Trong bức tranh trên, 3 góc chùm khác nhau tạo ra 3 hiệu ứng khác nhau trên bức tượng.
Góc 10 ° mang lại cho mọi người một tác động thị giác mạnh mẽ với độ tương phản ánh sáng và tối mạnh mẽ của nó, có thể bắt mắt mọi người lần đầu tiên, nhưng chúng tôi thấy rằng: dưới ánh sáng mạnh và độ tương phản tối, chúng tôi không thể nhìn thấy chi tiết của bức tượng thạch cao rõ ràng. , Và bởi vì góc chùm quá nhỏ, bức tượng không được chiếu sáng đầy đủ.
Góc chùm 24 ° tốt hơn nhiều so với góc chùm 10 °. Kết cấu của thạch cao và sự xuất hiện của bức tượng có thể được hiển thị tốt, và nó cũng có tác động thị giác tốt.
Bức tượng chiếu sáng 38 ° tạo ra hiệu ứng mềm mại và tinh tế, giúp dễ dàng quan sát các chi tiết của bức tượng. Tuy nhiên, vì góc dầm quá lớn, hậu cảnh và bức tượng được trộn lẫn với nhau, điều này gây khó khăn cho việc thu hút sự chú ý của mọi người.
Đây là một so sánh các góc chùm khác nhau ở cùng một công suất và ở cùng một vị trí chiếu. Trong các ứng dụng thực tế, chúng ta phải xem xét toàn diện khoảng cách chiếu, hướng, độ sáng môi trường và các thông số khác, và chọn các cốc đèn khác nhau theo nhu cầu.
Nếu môi trường xung quanh có độ sáng cao, có thể cần một góc chùm tia 10 ° vì ánh sáng xung quanh xung quanh có thể bù đắp cho khu vực mà nó không chiếu xạ trên bức tượng và góc chùm 10 ° tạo ra độ tương phản mạnh mẽ trên bức tượng. Tác động thị giác tốt.
Nếu khoảng cách cài đặt tương đối ngắn, nên chọn 38 °. Khi khoảng cách trở nên ngắn hơn, phạm vi chiếu sáng cũng sẽ trở nên nhỏ hơn và độ sáng cũng sẽ tăng lên. Tương tự như vậy, nếu khoảng cách chiếu trở nên dài hơn, một góc chùm tia 10 ° nên được chọn.
