Vật lý của bóng: Giải quyết các vùng tối hình bóng đèn hình chữ T bằng quang học bất đối xứng

Vật lý của bóng tối: Giải quyếtVùng tối hình bóng đèn T{0}}với quang học bất đối xứng

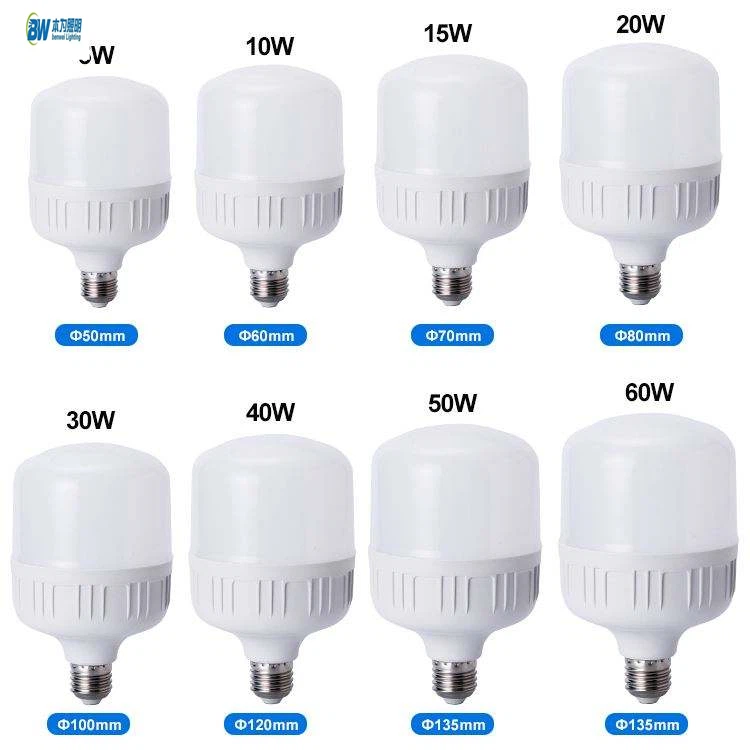

Bóng đèn LED hình chữ T{0}} gặp phải một nghịch lý quang học cố hữu: hệ số dạng nằm ngang của chúng cho phép tản nhiệt vượt trội nhưng lại tạo ra một "vùng tối" dọc trục gây khó khăn cho các ứng dụng đèn chiếu sáng âm trần. Hiệu ứng đổ bóng này bắt nguồn từ những ràng buộc hình học cơ bản mà các thiết kế thấu kính bất đối xứng có thể giải quyết một cách độc đáo.

Giải phẫu vùng tối

Khi được gắn đế-xuống (hướng chuẩn), cấu trúc của bóng đèn T{1}}sẽ tạo ra ba chướng ngại vật chặn ánh sáng-:

Vị trí đèn LED- COB được gắn theo chiều ngang đổ bóng xuống dưới

Thân tản nhiệt- Cột nhôm trung tâm cản trở 30-40% lượng khí thải từ đáy

Tổn hao phản xạ - Light striking the bulb neck at >Góc tới 80 độ phản ánh bên trong

Kết quả: Khoảng trống hình nón 30-50 độ bên dưới bóng đèn nơi độ sáng giảm 70-90% so với đầu ra bên.

Giải pháp & Hạn chế truyền thống

Thấu kính bất đối xứng: Giải pháp quang tử

Thấu kính TIR (Phản xạ toàn phần bên trong) không đối xứng xử lý vấn đề thông qua chuyển hướng tia chính xác:

Chiến lược quang học cốt lõi

Bán cầu trên

Kiểm soát ánh sáng: Chuẩn trực các tia trong vùng 0-60 độ

Tính năng ống kính: Lăng kính vát-dốc (góc 55-65 độ)

Bán cầu dưới

Kiểm soát ánh sáng: Khúc xạ mạnh ánh sáng hướng xuống dưới

Tính năng ống kính: Các vòng Fresnel có góc cạnh-nông (12-18 độ )

So sánh đường dẫn ánh sáng:
Ống kính tiêu chuẩn:
Góc tia → 0 độ (trục): truyền 85%
Góc tia → 70 độ (hướng xuống): truyền 30%

Ống kính không đối xứng:
Góc tia → 0 độ: truyền 92%
Góc tia → 70 độ: truyền 78%

Thiết kế đã được chứng minh: Hồ sơ cánh dơi

Áp dụng các giải pháp hiệu suất cao-phân phối ánh sáng cánh dơi:

Cường độ cực đại: Ở 30 độ và 60 độ (không phải 0 độ)

Điền vào vùng tối: Các photon được chuyển hướng từ các vùng bên 100-120 độ

Hiệu quả: Maintains >Tỷ lệ sử dụng ánh sáng 90% so với. 70% trong bóng đèn khuếch tán

Nghiên cứu điển hình: Bóng đèn 800lm E26 T{2}}

Cân nhắc sản xuất

ép phun

Thấu kính góc-kép yêu cầu khuôn-hành động bên (+15% chi phí dụng cụ)

Draft angles: >1 độ trên vùng Fresnel để chống dính

Lựa chọn vật liệu

PMMA cấp quang-(truyền 92%)

UV-stabilized grades prevent yellowing (>50.000 giờ)

Hệ thống căn chỉnh

Ống kính-đến-Dung sai định vị COB: ±0,15mm

Đề xuất căn chỉnh tầm nhìn robot

Vật lý đằng sau bản sửa lỗi

Khai thác thấu kính bất đối xứngĐịnh luật SnellVàđiều kiện biên TIR:

Bằng cách cố tình tạo ra các điểm gián đoạn chiết suất (PMMA: 1,49, Air: 1,0), các mặt dưới-có thể đạt được các góc tới hạn thấp tới 42,2 độ . Điều này cho phép không thể bẻ cong tia cực độ bằng quang học đối xứng.

Khi sự đối xứng chiếm ưu thế

Thiết kế bất đối xứng có sự đánh đổi:

Nguy cơ chói lóa bên: Cần có cửa chớp vi mô-cho góc 80 độ trở lên

Chuyển màu: CCT biến thiên lên tới 200K ở vùng biên

Phí bảo hiểm: Cao hơn 18-22% so với ống kính tiêu chuẩn

Đối với bóng đèn đa hướng (hình chữ A{0}}), thiết kế đối xứng vẫn được ưa chuộng hơn.

Kết luận: Chính xác hơn sức mạnh

Các vùng tối của bóng đèn không được giải quyết bằng cách tăng thêm lumen mà bằng cách chuyển hướng các photon hiện có thông qua quang học tính toán. Thấu kính bất đối xứng biến những điểm yếu hình học thành cơ hội bằng cách chuyển đổi các cấu trúc cản trở thành các yếu tố dẫn đường-ánh sáng. Cách tiếp cận này chứng tỏ rằng trong chiếu sáng nâng cao, việc kiểm soát vectơ ánh sáng thường quan trọng hơn số lượng của nó. Khi bóng đèn T-phát triển cho các ứng dụng có giá trị-cao như chiếu sáng bảo tàng và đèn phẫu thuật, thiết kế quang học bất đối xứng sẽ trở thành tiêu chuẩn – chứng tỏ rằng đôi khi, ánh sáng cân bằng nhất đòi hỏi phải có quang học không cân bằng có chủ ý.
