Nguyên tắc làm việc của đèn LED dây: Giải thích toàn diện
Đèn LED dây, thường được gọi là dây đèn LED, đã trở nên phổ biến trong cuộc sống hiện đại, làm đẹp nhà cửa trong những ngày nghỉ lễ, chiếu sáng khu vực kinh doanh và làm phong phú thêm cảnh quan ngoài trời. Sự hấp dẫn của chúng xuất phát từ những ưu điểm như hiệu quả sử dụng năng lượng, tuổi thọ kéo dài và thiết kế có khả năng thích ứng, nhưng để biết cách vận hành của chúng đòi hỏi phải đào sâu vào các bộ phận, cấu trúc mạch và quy trình{1} phát sáng của chúng. Bài viết này đi sâu vào vấn đề vật lý cơ bản của đèn LED dây, từ điốt riêng lẻ đến hệ thống tích hợp, để làm sáng tỏ nguyên tắc hoạt động của chúng.
Ở trung tâm của mọiđèn LED dâylà đi-ốt phát quang (LED), một thiết bị bán dẫn biến năng lượng điện trực tiếp thành ánh sáng. Không giống như bóng đèn sợi đốt thông thường dựa vào việc đốt nóng dây tóc để tạo ra ánh sáng (một quá trình mất phần lớn năng lượng dưới dạng nhiệt), đèn LED hoạt động dựa trên khái niệm điện phát quang.Mỗi đèn LED trong một chuỗibao gồm một số bộ phận chính: một chip bán dẫn, hai điện cực (cực dương và cực âm), thấu kính và bộ tản nhiệt (thường được thu nhỏ cho các ứng dụng dây). Chip bán dẫn thường được chế tạo bằng các vật liệu như gallium arsenide (GaAs) hoặc gali phosphide (GaP), được pha tạp tạp chất để tạo ra mối nối ap-n-một ranh giới giữa vùng "loại p-" tích điện dương và vùng "n{4}}" tích điện âm. Khi cấp dòng điện cho đèn LED, các electron từ vùng loại n-sẽ di chuyển qua điểm nối p-n và kết hợp lại với các "lỗ trống" (thiếu electron) trong vùng loại p-. Sự tái hợp này giải phóng năng lượng dưới dạng photon, có thể nhìn thấy được dưới dạng ánh sáng. Màu sắc của ánh sáng phụ thuộc vào khoảng cách dải tần của vật liệu bán dẫn: khoảng cách nhỏ hơn tạo ra ánh sáng đỏ hoặc vàng, trong khi khoảng cách lớn hơn tạo ra ánh sáng xanh lam hoặc tím (đèn LED màu trắng, thường được sử dụng trong đèn dây, thường là đèn LED màu xanh lam được phủ một lớp phốt pho chuyển đổi một số ánh sáng xanh sang vàng, hòa trộn để tạo thành màu trắng).
Đèn LED dâykhác với đèn LED solo phần lớn ở cấu trúc mạch, kết hợp nhiều điốt thành một hệ thống duy nhất có thể sử dụng được. Hai thiết kế mạch phổ biến nhất cho đèn LED dây là mạch nối tiếp và mạch song song, mỗi mạch có đặc điểm hoạt động cụ thể. Trong đèn LED chuỗi nối tiếp, tất cả các đèn LED được liên kết-với-đầu cuối theo một tuyến duy nhất, nghĩa là dòng điện lần lượt truyền qua từng đèn LED. Thiết kế này có một lợi thế quan trọng: nó cần dòng điện thấp hơn để hoạt động vì cùng một dòng điện truyền qua mọi diode. Tuy nhiên, các mạch nối tiếp có một hạn chế đáng kể: nếu một đèn LED bị hỏng (ví dụ: cháy hoặc mất kết nối), toàn bộ mạch sẽ bị gián đoạn và tất cả các đèn LED trong chuỗi sẽ ngừng hoạt động. Đây là một hậu quả đáng kể. Để đưa ra giải pháp cho vấn đề này, các dòng đèn LED dây hiện đại thường kết hợp điện trở song song hoặc điốt Zener song song với mỗi đèn LED. Điện trở shunt đóng vai trò là kênh rẽ nhánh cho dòng điện trong trường hợp đèn LED không hoạt động bình thường. Khi đèn LED cháy hết, điện trở của nó trở nên cực kỳ cao, khiến dòng điện chạy qua điện trở shunt. Điều này cho phép phần còn lại của chuỗi tiếp tục hiển thị ánh sáng. Điốt Zener thực hiện chức năng tương tự như đèn LED, nhưng chúng cũng kiểm soát điện áp, do đó loại bỏ các xung điện áp có thể gây hại cho đèn LED.
Mặt khác, đèn LED chuỗi song song,liên kết từng đèn LEDqua hai đường dây điện giống nhau. Điều này đảm bảo rằng mỗi diode nhận được cùng một điện áp một cách độc lập. Vấn đề "một-lỗi-hỏng-tất cả" được giải quyết bằng thiết kế này, đảm bảo rằng ngay cả khi một đèn LED bị hỏng thì các đèn LED khác sẽ tiếp tục hoạt động bình thường vì các tuyến đường hiện tại của chúng khác nhau. Đèn LED có thể được thêm hoặc bớt khỏi các mạch song song mà không ảnh hưởng đáng kể đến tổng dòng điện hoặc điện áp, điều này giúp các mạch song song có thể tạo điều kiện cho việc tùy chỉnh đơn giản hơn. Mặt khác, các thiết kế song song yêu cầu tổng dòng điện lớn hơn vì mỗi đèn LED lấy dòng điện riêng từ nguồn điện. Đèn LED chuỗi song song thường kết hợp một điện trở giới hạn dòng điện nối tiếp với mỗi đèn LED hoặc một điện trở giới hạn dòng điện duy nhất cho toàn bộ mạch (tùy thuộc vào thiết kế). Điều này được thực hiện để duy trì sự kiểm soát dòng chảy hiện tại. Những điện trở này ngăn chặn dòng điện quá mức đi qua đèn LED, điều này sẽ dẫn đến đèn LED quá nóng và giảm tuổi thọ hoạt động của chúng. Các mạch tích hợp (IC) được sử dụng bởi một số chuỗi song song hiện đại nhất định để theo dõi và thay đổi dòng điện. Điều này giúp đảm bảo rằng độ sáng của tất cả các đèn LED vẫn đồng đều.
Ngoài ra, bộ nguồn cũng là thành phần không thể thiếu của đèn LED dây. Nó có nhiệm vụ chuyển đổi dòng điện AC (dòng điện xoay chiều) thông thường được cung cấp bởi các ổ cắm trên tường thành-điện áp DC (dòng điện một chiều) thấp cần thiết cho chức năng của đèn LED. Chỉnh lưu là quá trình chuyển đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC) và điều chỉnh điện áp, là quá trình hạ điện áp xoay chiều 120V hoặc 230V tiêu chuẩn xuống điện áp DC thích hợp cho chuỗi, là hai chức năng chính mà bộ cấp nguồn, thường là một bộ chuyển đổi nhỏ hoặc mô-đun tích hợp, thực hiện. Lấy chuỗi đèn LED 50{14}}làm ví dụ, có thể chuỗi này sẽ cần 120V AC (vì mỗi đèn LED yêu cầu khoảng 2,4V, 50×2,4V{12}}V). Điều này sẽ loại bỏ yêu cầu về bộ chuyển đổi giảm điện áp. Mặt khác, một chuỗi song song gồm mười đèn LED, mỗi đèn yêu cầu 3V, sẽ cần phải sử dụng bộ chuyển đổi DC 3V. Điều này là do mỗi đèn LED nhận nguồn trực tiếp từ nguồn 3V. Để bảo vệ khỏi độ ẩm, một số đèn LED dây, đặc biệt là những đèn LED được sử dụng bên ngoài, được trang bị nguồn điện chống nước. Đây là yếu tố cần thiết để đảm bảo an toàn và tuổi thọ.
Ngoài ra, công nghệ điều khiển còn cho phép người dùng điều chỉnh độ sáng củađèn LED dây, thay đổi màu sắc của đèn LED và tạo ra các kiểu động (chẳng hạn như nhấp nháy, mờ dần hoặc đuổi theo). Điều này càng mở rộng tiện ích của đèn LED dây. Mạch tích hợp (IC) hoặc bộ vi điều khiển là động lực đằng sau các bộ điều khiển này. Họ chịu trách nhiệm điều chỉnh dòng điện hoặc điện áp được cung cấp cho đèn LED. Ví dụ, việc làm mờ thường được thực hiện bằng cách sử dụng Điều chế độ rộng xung (PWM), đây là một phương pháp trong đó mạch tích hợp (IC) nhanh chóng bật và tắt đèn LED (với tốc độ quá nhanh mà mắt người có thể cảm nhận được). Mạch tích hợp (IC) chịu trách nhiệm kiểm soát độ sáng biểu kiến bằng cách điều chỉnh thời gian "bật" (độ rộng xung) liên quan đến thời gian "tắt". Thời lượng "bật" dài hơn sẽ dẫn đến ánh sáng sáng hơn, trong khi thời gian ngắn hơn khiến đèn LED luôn mờ. Đèn LED RGB (đỏ{7}}xanh lục-xanh lam), có ba điốt độc lập cho ánh sáng đỏ, lục và lam hoặc đèn LED có thể định địa chỉ, mỗi đèn LED có mạch tích hợp riêng và cho phép điều khiển riêng, được sử dụng để sản xuất chuỗi đèn LED thay đổi màu sắc. Để tạo ra hàng triệu màu, mạch tích hợp (IC) sẽ điều chỉnh dòng điện chạy qua từng diode màu trong chuỗi RGB. Điều này cho phép IC kết hợp màu đỏ, xanh lá cây và xanh lam với số lượng khác nhau. Mỗi đèn LED có thể được điều khiển riêng biệt, cho phép chuỗi hiển thị đèn chuyển động, độ dốc hoặc thiết kế riêng. Tất cả điều này được quản lý bởi một bộ vi điều khiển, thường được kết nối với điều khiển từ xa hoặc ứng dụng điện thoại thông minh để người dùng nhập liệu. Đèn LED có thể định địa chỉ, chẳng hạn như chip WS2812B, giúp tạo ra các mẫu phức tạp hơn.
Độ bền và độ an toàn cũng là những thành phần thiết yếu trong thiết kế đèn LED dây và những khía cạnh này được kết nối với các nguyên tắc cơ bản chi phối hoạt động của chúng. Đèn dây LED phát ra rất ít nhiệt, giúp chúng an toàn hơn khi sử dụng gần các vật dễ cháy (như cây Giáng sinh và đồ trang trí bằng vải), trái ngược với đèn dây sợi đốt, tạo ra một lượng nhiệt đáng kể, làm tăng nguy cơ lính cứu hỏa bắt đầu hỏa hoạn. Một yếu tố nữa góp phần kéo dài tuổi thọ của đèn LED dây là khả năng sinh nhiệt thấp. Phần lớnđèn LED dâycó tuổi thọ 50.000–100.000 giờ, trong khi dây sợi đốt có tuổi thọ 1.000–2.000 giờ. Ngoài ra, vỏ bọc kín của nhiều đèn LED dây (thường được làm bằng nhựa hoặc silicone) bảo vệ điốt và mạch điện khỏi bụi, hơi ẩm và hư hỏng vật lý, khiến chúng được chấp nhận sử dụng cả trong nhà và ngoài trời. Có các biện pháp an toàn tiêu chuẩn khác như cầu chì và cầu dao. Máy thổi cầu chì được thiết kế để ngăn ngừa quá nhiệt và cháy điện bằng cách giải phóng dòng điện nếu dòng điện vượt quá mức an toàn (ví dụ: do đoản mạch).
Đèn LED dây mang lại một số lợi thế quan trọng, một trong số đó là hiệu quả sử dụng năng lượng được xây dựng theo nguyên tắc làm việc của chúng. Đèn LED có thể chuyển đổi hơn 90% năng lượng điện thành ánh sáng, trong khi bóng đèn sợi đốt chỉ chuyển đổi 10% năng lượng thành ánh sáng. Kết quả là đèn LED sử dụng ít năng lượng hơn để cung cấp cùng mức độ sáng. Một ví dụ về điều này là một dây đèn sợi đốt với 50 bóng đèn tiêu thụ 40 đến 50 watt, nhưng một dây đèn LED giống hệt chỉ tiêu thụ 2 đến 5 watt. Đèn LED dây thích hợp để sử dụng lâu dài (ví dụ: chiếu sáng ngoài trời quanh năm) và cho các ứng dụng có nguồn điện hạn chế (ví dụ: đèn dây chạy bằng pin-để cắm trại hoặc trang trí tạm thời). Hiệu quả này không chỉ cắt giảm chi phí điện năng mà còn làm cho đèn LED dây rất phù hợp để sử dụng trong các tình huống nguồn điện hạn chế. Đèn LED dây chạy bằng pin thường sử dụng pin DC có điện áp thấp (chẳng hạn như AA hoặc AAA) và có các tính năng tiết kiệm năng lượng như tự động tắt, được thiết kế để kéo dài tuổi thọ của pin hơn nữa.
Đèn LED dây có thể hoạt động bằng cách kết hợp chất lượng phát quang điện của từng đèn LED với các thiết kế mạch, nguồn điện và công nghệ điều khiển cụ thể. Nói cách khác, đèn LED dây thực hiện chức năng của chúng. Thông qua quá trình tái kết hợp chất bán dẫn, mỗi đèn LED có thể chuyển đổi năng lượng điện thành ánh sáng. Do đó, các mạch kết nối nhiều đèn LED nối tiếp hoặc song song có thể tạo ra một hệ thống hoạt động. Dòng điện xoay chiều (AC) tiêu chuẩn được chuyển đổi thành điện áp dòng điện một chiều (DC) mà đèn LED yêu cầu và các mạch tích hợp (IC) hoặc bộ vi điều khiển cho phép tùy chỉnh độ sáng, màu sắc và kiểu dáng. Những quyết định thiết kế này chịu trách nhiệm trực tiếp về hiệu quả, độ an toàn và tuổi thọ của chúng, khiến chúng trở thành một lựa chọn thích hợp hơn so với đèn dây sợi đốt thông thường. Đèn LED dây tiếp tục phát triển cùng với sự tiến bộ của công nghệ, mang lại hệ thống điều khiển thông minh hơn, tăng độ sáng và vật liệu thân thiện với môi trường hơn. Điều này càng củng cố vị trí của nó như một lựa chọn chiếu sáng đa năng cho gia đình, công ty và khu vực công cộng.

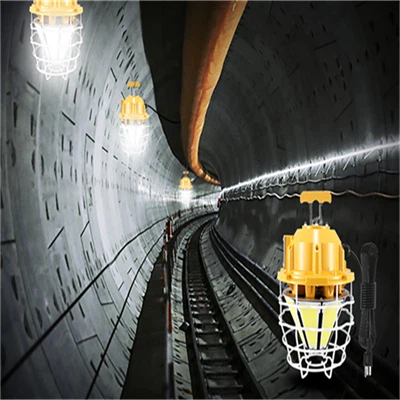

https://www.benweilight.com/industrial-chiếu sáng/led-xây dựng-chuỗi-light-100ft-130w.html
